Magnetni separator za tekstilne filtre

Področja uporabe magnetnega separatorja v tekstilnih filtrih

• Kemična industrija
• Živilska industrija
• Farmacevtska industrija
• Strojna industrija
• Keramična industrija
• …in številne druge industrijske panoge, kjer je treba iz tekočin ali podobnih snovi, ki so blizu tekočemu agregatnemu stanju, odstranjevati kovinske magnetne nečistote, ki se prevažajo skozi filtrirne sisteme

Magnetna rešitev

Magsy ponuja več stopenj magnetne indukcije - magnetne sile za magnetne palice za tekstilne filtre. Glede na vrsto materiala, ki naj bi tekel skozi magnetne palice, je treba izbrati ustrezno magnetno silo, ki vam jo bodo naši strokovnjaki priporočili v sodelovanju s posvetovanjem o vašem proizvodnem okolju in tehnoloških možnostih.

Za nekatere aplikacije ločevanja je treba izbrati globlji magnetni krog, da se kovinske nečistoče delno privlečejo z večje razdalje in nato trdno zadržijo (to običajno velja za magnetno ločevanje,

ki zajema večje feromagnetne nečistoče), za nekatere aplikacije pa je, nasprotno, treba globino magnetnega kroga skrajšati na najmanjšo možno mero, da je "vpenjalna" sila čim večja in da se tudi najfinejše feromagnetne nečistoče (značaj lepljivega blata) po njihovem zajemanju zanesljivo zadržijo. Vse to v kombinaciji z zelo tanko steno, ki ločuje tekočino od magnetov (običajno uporabljamo debeline od 0,5 do 0,7 mm, odvisno od izbrane magnetne jakosti in zahtev glede kakovosti magnetnega ločevanja).

V vsakem primeru je vedno treba zagotoviti čim tesnejši stik kovinske nečistoče z magnetno palico. Pri tekstilnih filtrih je to običajno problem in stik z magnetnimi palicami nadomesti daljši čas, v katerem tekočina ostane v svečnem filtru, kar med drugim povzroči podaljšanje tehnoloških časov. Zato naše podjetje ponuja tudi okrepitev magnetne ločitve z namestitvijo dveh magnetnih palic v posebej prilagojen nosilec magnetnih palic. To ne pomeni nujno podaljšanja časa v filtrirni enoti in verjetnost zajemanja feromagnetnih nečistoč se tako poveča prav s kvantitativno okrepitvijo magnetnih palic v nosilcu. Za vašo zanimivost si lahko prenesete graf, ki prikazuje, kako se magnetna indukcija in odbojna sila zmanjšujeta glede na oddaljenost od magnetne palice – to potrjuje dejstvo, da več nameščenih palic poveča verjetnost zajemanja feromagnetnih nečistoč.

Tehnična rešitev

Magnetne palice so nameščene v posebej razvitih držalih, zasnovanih posebej za večino velikosti tkaninskih filtrov, ki lahko sprejmejo eno ali dve magnetni palici. Držalo se udobno in ergonomsko prilega v utor v svečnem filtru, in tudi ko je nameščeno, je zagotovljena maksimalna tesnost celotnega sistema. Število palic, ki jih je treba namestiti, je odvisno od proizvodne tehnologije in zahtev stranke glede nastale magnetne ločitve - glejte zgornji odstavek.

Magnete za tekstilne filtre izdelujemo v izvedbah z eno ali dvema magnetnima palicama:

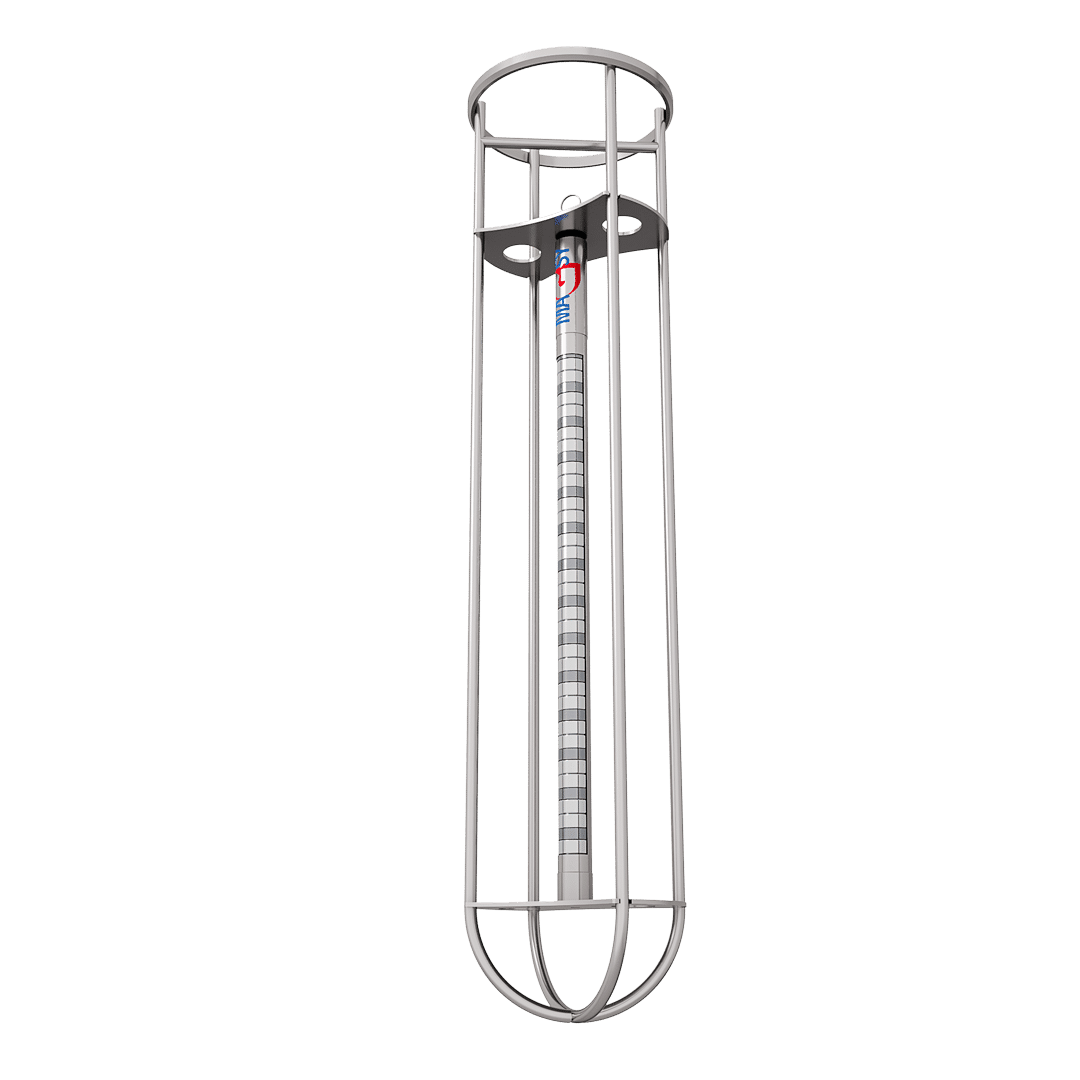

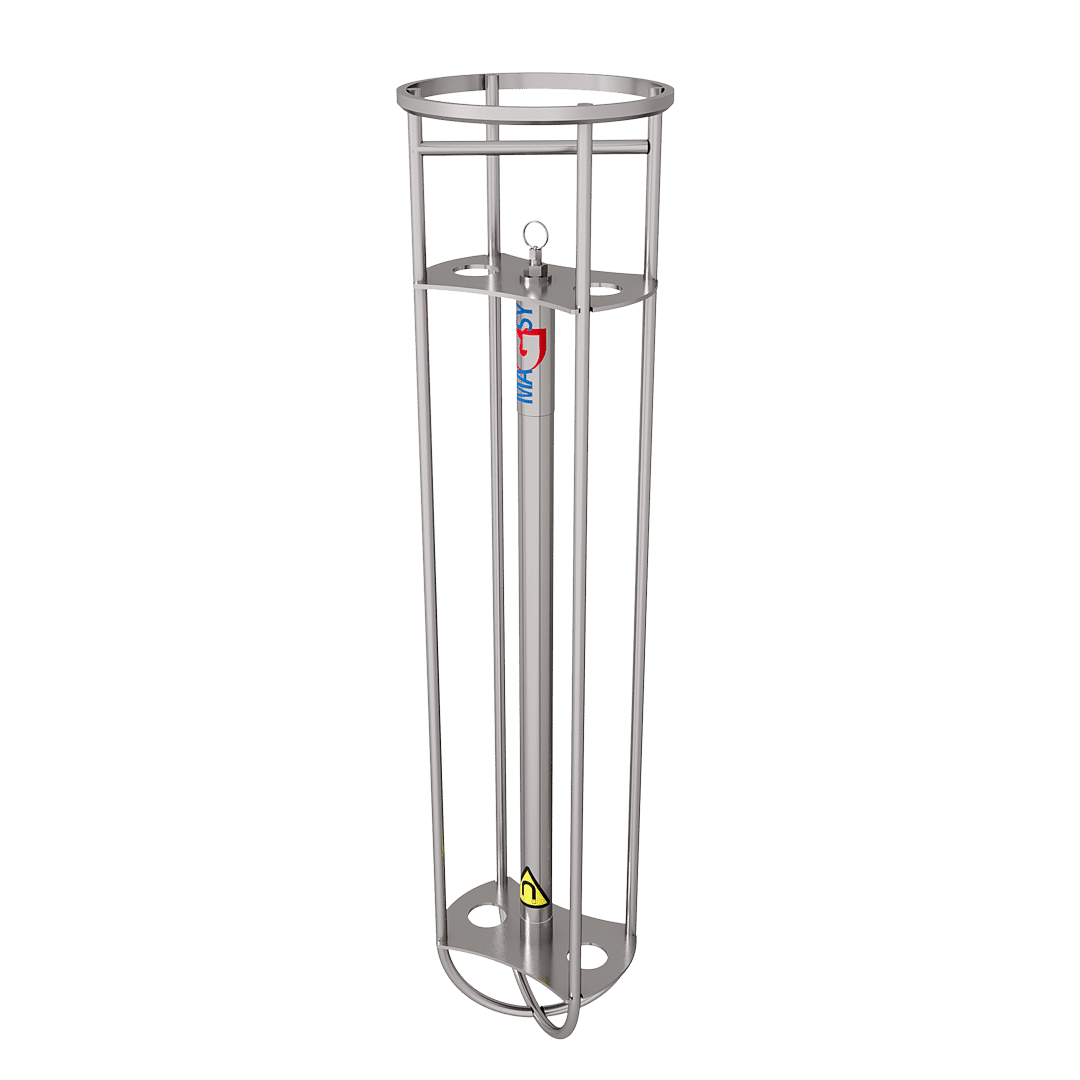

Magnet za tekstilne filtre z eno palico

Magnet za tekstilne filtre z eno palico (MTF – 1) – sestavljen iz ene magnetne palice + nosilca iz nerjavečega jekla za eno palico

Magnet za tekstilne filtre z dvema palicama

Magnet za tekstilne filtre z dvema palicama (MTF – 2) – sestavljen iz dveh magnetnih palic + nosilca iz nerjavečega jekla za dve palici

V zgornjem delu je zasnovana vdolbina za popolno pritrditev magnetne palice pri namestitvi v pomožni nosilec.

Posebej zasnovan tako imenovani odprti magnetni krog s krajšim ali daljšim lokom med podaljškoma polov bo zagotovil maksimalno magnetno – odtrgalno silo za vaše potrebe.

Standardna izvedba je izdelana iz nerjavečega jekla 1.4301 / AISI 304. Na zahtevo lahko za potrebe v okoljih z agresivnim pH dobavimo material različice 1.4404 / AISI 316. Vsi materiali so v kakovosti v skladu s standardi EU s certifikatom.

Standardna temperaturna odpornost magnetnih palic do 80 ˚C. Na vašo željo lahko magnetno palico pripravimo za uporabo pri višjih temperaturah do 200 ˚C (pri višjih temperaturah pričakujte znižanje naših standardnih magnetnih vrednosti za približno 10-20 %, odvisno od izbrane toplotne odpornosti).

Magnetno držalo za palice

Površinska obdelava držala je s peskanjem s keramičnimi kroglicami - rezultat je enakomerna mat površina. Celotna rešitev je robustna, trdna in omogoča zahtevnejše rokovanje.

V zgornjem delu magnetnega držala za palice je teleskopski bat, ki zagotavlja fiksno pritrditev magnetne palice v držalu in tudi njeno zelo priročno odstranitev med čiščenjem.

Zelo pomemben element magnetnega držala za palice je perforirana lahka pregrada iz nerjavečega jekla, ki služi predvsem iz varnostnih razlogov, da se zagotovi popolna ločitev magnetnih palic v primeru čiščenja (velja za različico z dvema nameščenima palicama).

Magnetne palice so zelo močne in jih NIKOLI ne smete spajati (prosimo, bodite pri rokovanju z njimi še posebej previdni - če so povezane, jih je zelo težko ločiti in obstaja nevarnost, da se vam zataknejo prsti).

Čiščenje magnetnih palic

Po odstranitvi magnetne palice (če za držalo izberete dve magnetni palici, ju odstranite eno za drugo) iz držala, palico preprosto obrišite v smeri njene osi. Ker se magnetno vezje na obeh straneh magnetne palice konča dovolj pred njenim koncem, bodo kovinske nečistoče zelo enostavno odpadle. Vendar je zelo pomembno, da ta postopek izvajate v zaščitni delovni opremi, da se izognete poškodbam rok z ostrimi kovinskimi nečistočami, ki se lahko ujamejo tudi na palice.

Vprašajte nas - svetovali vam bomo!

Izdelava po meri je naša prednostna naloga.
