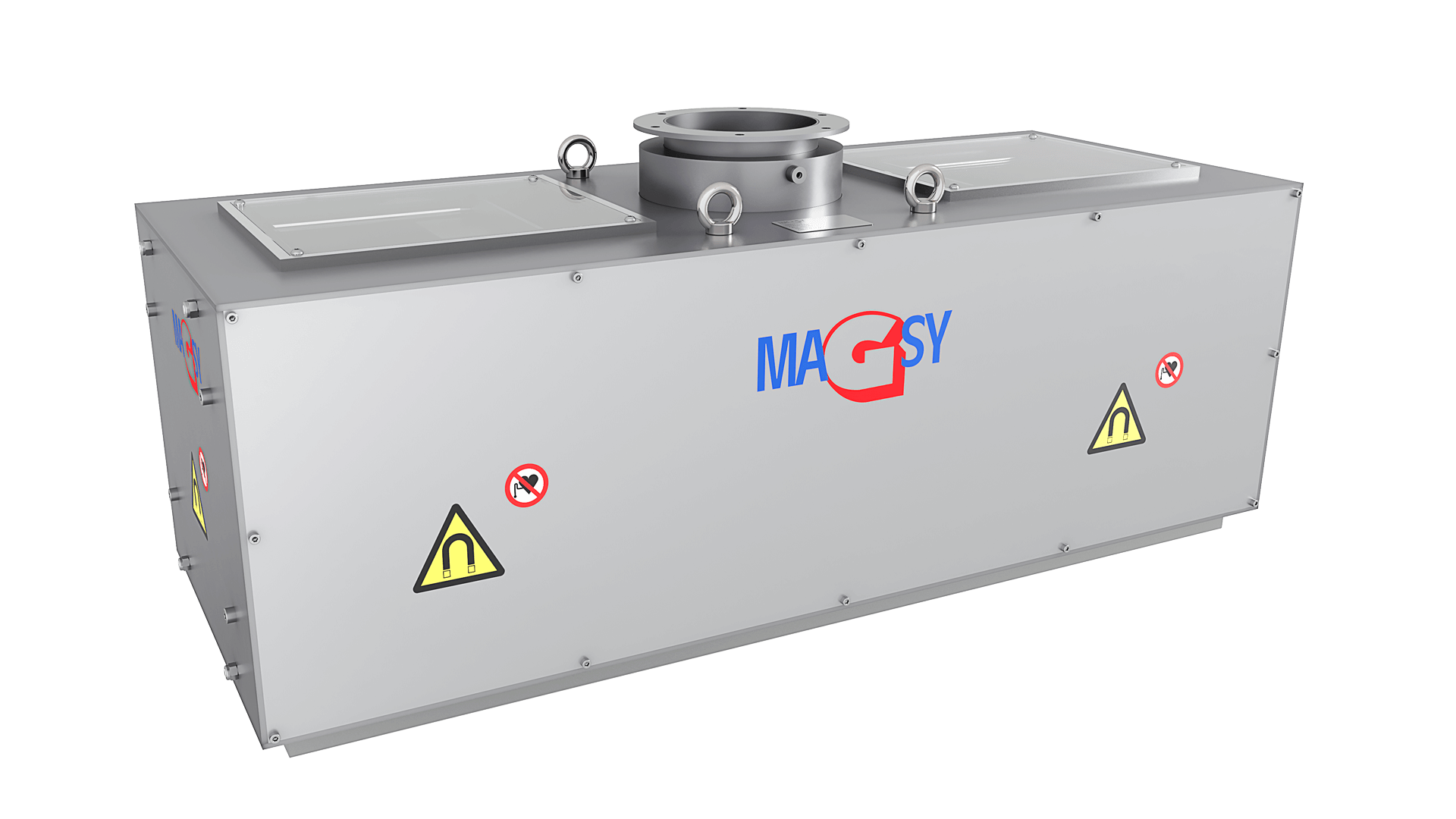

Ploščni magnetni separatorji MSP FAC s samodejnim sistemom čiščenja
Ploščni magnetni separatorji se uporabljajo tako za zaščito tehnološke opreme (izvedba s feritnim jedrom) kot tudi za nadzor in zagotavljanje kakovosti končnega izdelka (izvedba z neodimskim jedrom).
Visoka magnetna zmogljivost skupaj z brezhibno izdelavo in sistemom čiščenja izpolnjuje potrebe najzahtevnejših strank iz različnih industrijskih panog, v katerih veljajo visoke zahteve glede zaščite tehnološke opreme in čistosti končnega izdelka.
✓ Samodejni sistem čiščenja
✓ Feritno ali neodimsko jedro
✓ Zaščita tehnologije
✓ Nadzor končnega izdelka

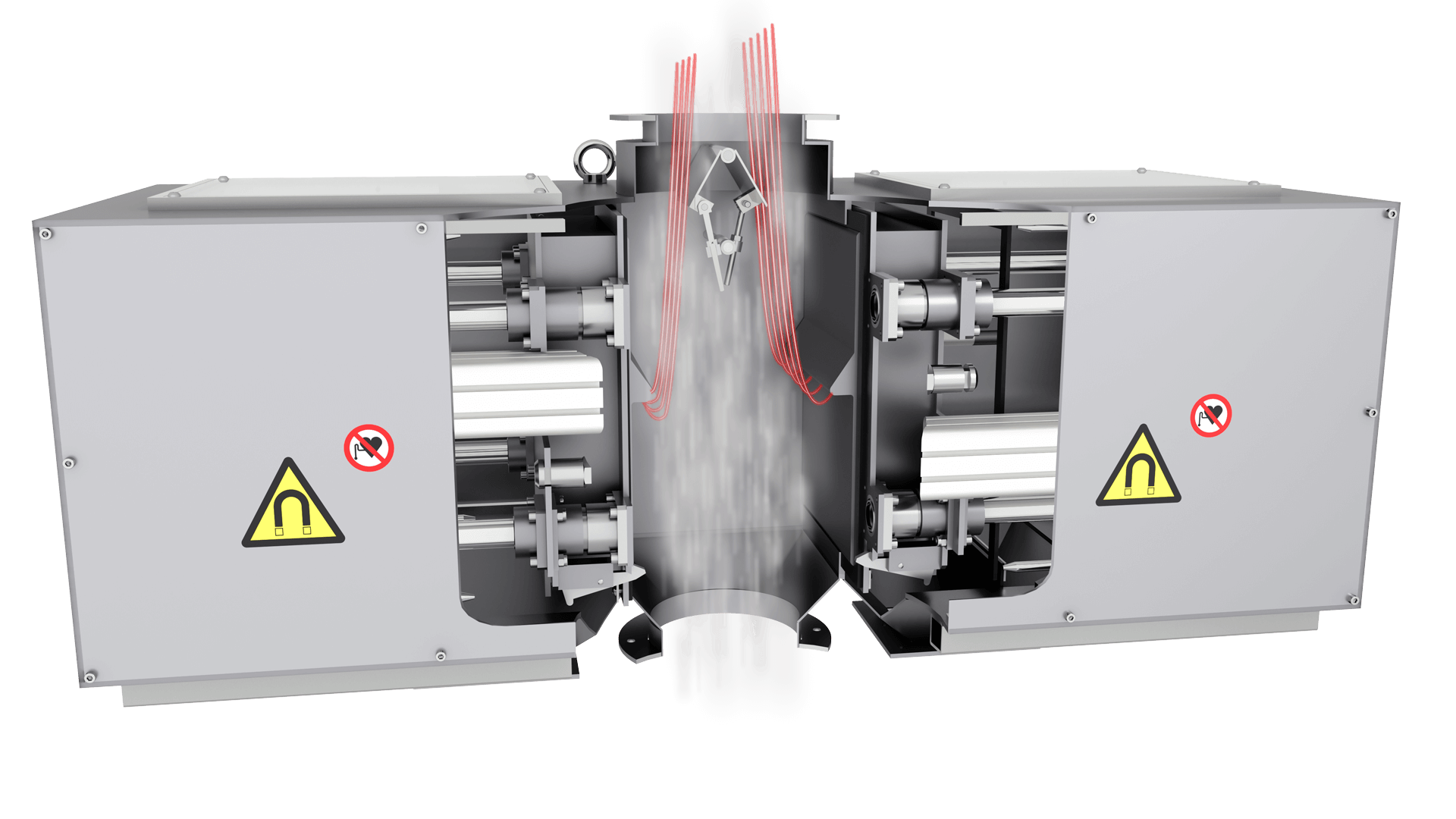

Načelo delovanja separatorja MSP FAC
Magnetni separator upravljajo pnevmatski elementi FESTO. Krmilni sistem SIEMENS, ki je del dobave, je primeren za uporabo v večini industrijskih obratov. Material za separacijo se vsipa skozi osrednji del, kjer nastavljiva razdelilna strešica enakomerno usmerja tok materiala na magnetne plošče. Med postopkom samodejnega čiščenja se plošče premaknejo v stranska dela separatorja, kjer se razmagnetijo, zajete nečistoče pa samodejno odpadejo v stranske izpuste. Zaradi edinstvene konstrukcije magnetnih jeder dosega serija MSP odlične magnetne lastnosti po celotnem prerezu toka materiala.
Prednosti magnetnega separatorja MSP FAC s samodejnim sistemom čiščenja
✓ Avtomatizacija postopka čiščenja povečuje produktivnost dela, ne zahteva upravljavca in tako pomaga preprečiti morebitno opustitev intervala čiščenja zaradi človeškega dejavnika. Pomembna prednost je tudi visoka varnost pri delu
✓ Uporaba v obratih z visoko vsebnostjo feromagnetnih nečistoč
✓ Nastavljiv interval čiščenja glede na količino zajetih nečistoč
✓ Možnost povezave s centralnim krmilnim sistemom (standardno brezpotencialni kontakti, opcijsko PROFINET ali PROFIBUS)
✓ Globoko magnetno polje, visoka odtržna sila in magnetna indukcija
✓ Uporaba tudi za slabo sipke materiale in za abrazivne sipke materiale – obloga s poliuretanom, odpornim proti obrabi – skladno z zahtevami živilske industrije
✓ Za položaje, kjer se zahteva najvišja kakovost separacije ali je prisotna večja količina zelo drobnih feromagnetnih nečistoč, je bil razvit ploščni separator s 7 magnetnimi tokokrogi
✓ Izpolnjuje standarde za uporabo v živilski industriji, npr. EN 1935/2004
✓ Izdelan je iz nerjavnega jekla 1.4301, krmilni elementi pa so priznanih proizvajalcev FESTO, Siemens in Rittal
✓ Pripravljen za cevovodne sisteme DN 150/200/250/300. S prehodnimi elementi je mogoče priključek prilagoditi
✓ Odpornost, dolga življenjska doba in pripravljenost za montažo. Zagon in usposabljanje osebja sta lahko opcijsko vključena v dobavo
✓ Servisna podpora neposredno na lokaciji ali z oddaljenim upravljanjem prek modula GSM
✓ Certifikat magnetnih lastnosti – izmerjeno z umerjenimi merilnimi napravami in usposobljenim osebjem
✓ Redni letni pregled in kontrolne meritve servisnega oddelka MAGSY neposredno pri vas
Področja uporabe ploščnih magnetnih separatorjev v obratih
Separacija za zagotavljanje čistosti izdelka
Pri uporabi na položaju, ki zagotavlja varnost in končno kakovost izdelka, je popolnoma avtomatiziran separator MSP FAC opremljen z neodimskim magnetnim jedrom, ki dosega vrhunske vrednosti magnetne indukcije in odtržne sile. Za položaje, kjer se zahteva najvišja kakovost separacije ali se pričakuje večja količina zelo drobnih feromagnetnih nečistoč, je bil razvit ploščni separator s 7 magnetnimi tokokrogi.
Velikostni modeli
Serija izdelkov MSP FAC je standardno na voljo v dimenzijah za cevovodne sisteme s premerom 150/200/250/300. Za druge dimenzije oziroma manjše premere je mogoča namestitev s prehodnimi elementi.
✓ DN 150
✓ DN 200
✓ DN 250
✓ DN 300
Zahteve za priključitev
✓ Električni priključek: 230/16 A
✓ Pnevmatski priključek: stisnjen zrak – stalno 6 bar
Osnovne tehnične specifikacije
Magnetna oprema
Feritni magneti z zasnovo globokega magnetnega polja ali zelo močni magneti NdFeB, zaščiteni s ploščo iz nerjavnega jekla 1.4301/1.4404
Toplotna odpornost magnetnega materiala
Anizotropni ferit 200 °C/NdFeB standardno do 80 °C – opcijsko 120 °C, 150 °C
Magnetna zmogljivost
Ferit pribl. 2.100 G / 25 N na jedru /// 1.800 G / 20 N na kontaktni površini
NdFeB pribl. 6.000 G / 80 N na jedru/// 4.500 G / 60 N na kontaktni površini
Material separatorja
Standardno: nerjavno jeklo 1.4301 / AISI 304
Opcijsko: nerjavno jeklo 1.4404 / AISI 316 L (za kisli pH)
Tlačna odpornost
Ni namenjen za vgradnjo v tlačne cevovode
PLC – krmiljenje
Siemens
Pnevmatski krmilni elementi
FESTO
Razdelilne omare za pnevmatiko in elektriko
Rittal
Površinska obdelava
Zunanje površine in ohišje separatorja: strojno peskanje s keramično mešanico
Priključni elementi
Standardno 150×150/200×200/250×250/300×300
Glede na zahteve je priključitev na konkretnem mestu mogoča s prehodnimi vmesniki
Pri zelo prašnem izdelku je priporočljiva priključitev na sistem za odpraševanje – odprtine za namestitev so na separatorju že pripravljene – DN 50 – gladka cev
Material tesnil
Standardno: tesnila, ki izpolnjujejo zahteve živilske industrije
Opcijsko: glede na zahteve
Izbirna funkcijska dodatna oprema
Obloga s poliuretanom, odpornim proti obrabi
Električni in pnevmatski krmilni elementi za okolje ATEX 22
Vmesniki za namestitev v cevovod z drugačnim premerom
Zagon in usposabljanje osebja
Strojna obdelava in zvari sestavnih delov
Strojna obdelava
Vsa strojna obdelava se izvaja na strojih lastne proizvodne baze in z lastno strojno tehnologijo MAGSY CZ.
Zvari sestavnih delov
Izvedeni so v skladu z zahtevami veljavnih tehnoloških standardov za varjenje nerjavnih materialov. Visoka kakovost izdelave je zagotovljena z zahtevnim končnim pregledom zvarov.
Za kaj je primeren ploščni magnetni separator MSP FAC?
Ploščni magnetni separator MSP FAC je primeren za obrate, v katerih je treba samodejno ločevati feromagnetne nečistoče iz sipkih materialov, zaščititi tehnološko opremo ali zagotoviti čistost končnega izdelka.
Zaščita proizvodne tehnologije
Zajemanje večjih feromagnetnih nečistoč in zaščita nadaljnje proizvodne opreme.
Čistost končnega izdelka
Nadzor izdelka na položajih, kjer sta zahtevani visoka kakovost separacije in zajemanje drobnih feromagnetnih nečistoč.
Kako izbrati ploščni magnetni separator MSP FAC?
Pri izbiri je pomembno določiti, ali naj bo separator namenjen predvsem zaščiti proizvodne tehnologije ali nadzoru končnega izdelka. Upoštevati je treba tudi vrsto magnetnega jedra, cevovodni sistem, lastnosti materiala, stopnjo prisotnosti feromagnetnih nečistoč, zahtevo po povezavi s centralnim krmilnim sistemom in obratovalne pogoje.
✓ zaščita tehnologije ali čistost izdelka
✓ feritno ali neodimsko jedro
✓ cevovodni sistem DN 150/200/250/300
✓ vrsta in sipkost materiala
✓ interval samodejnega čiščenja
✓ povezava s centralnim krmilnim sistemom
Vprašajte nas – svetovali vam bomo!
Izdelava po meri je naša prednost.
Pomagali vam bomo izbrati ustrezno izvedbo ploščnega magnetnega separatorja glede na material, cevovodni sistem, zahtevano kakovost separacije in pogoje konkretnega obrata.
