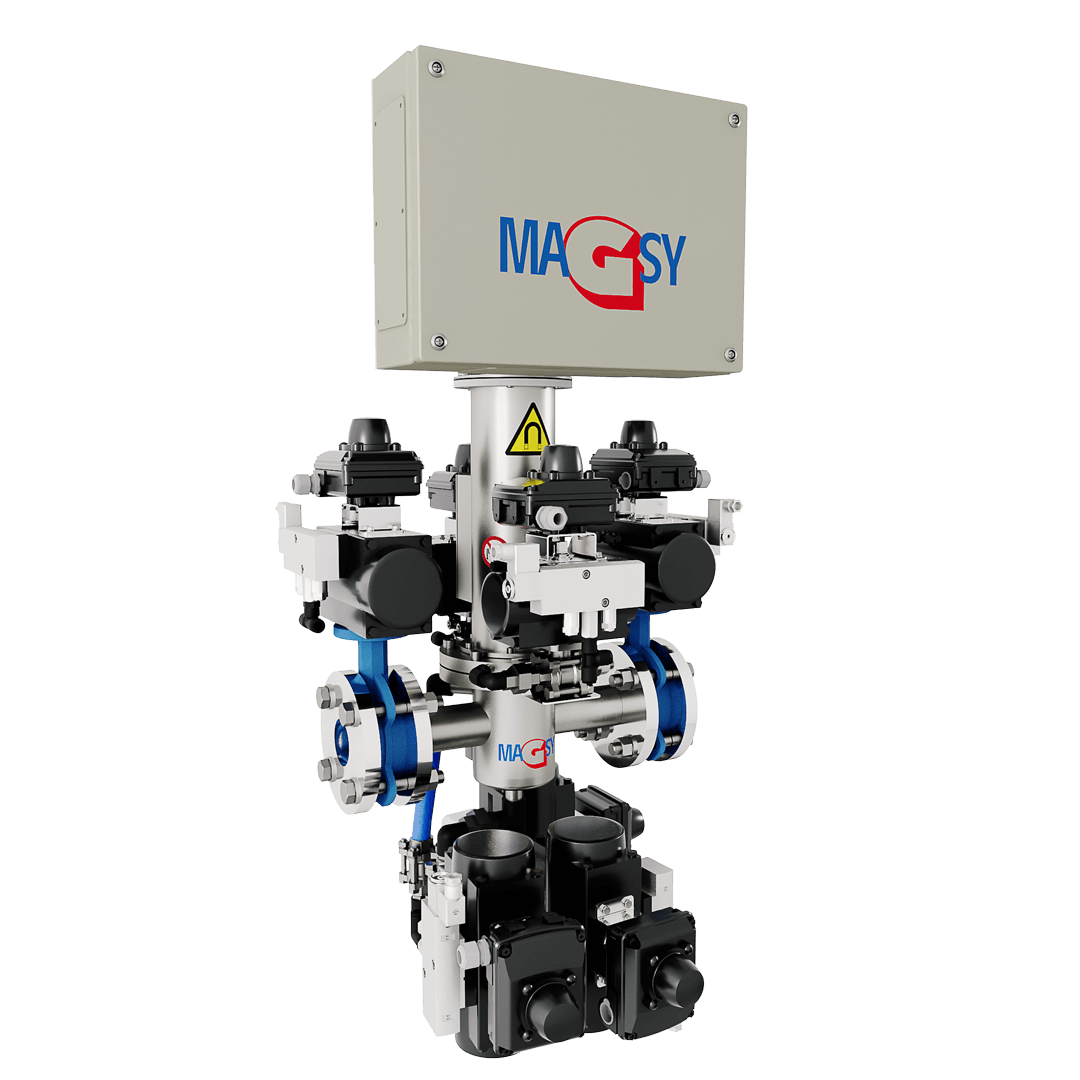

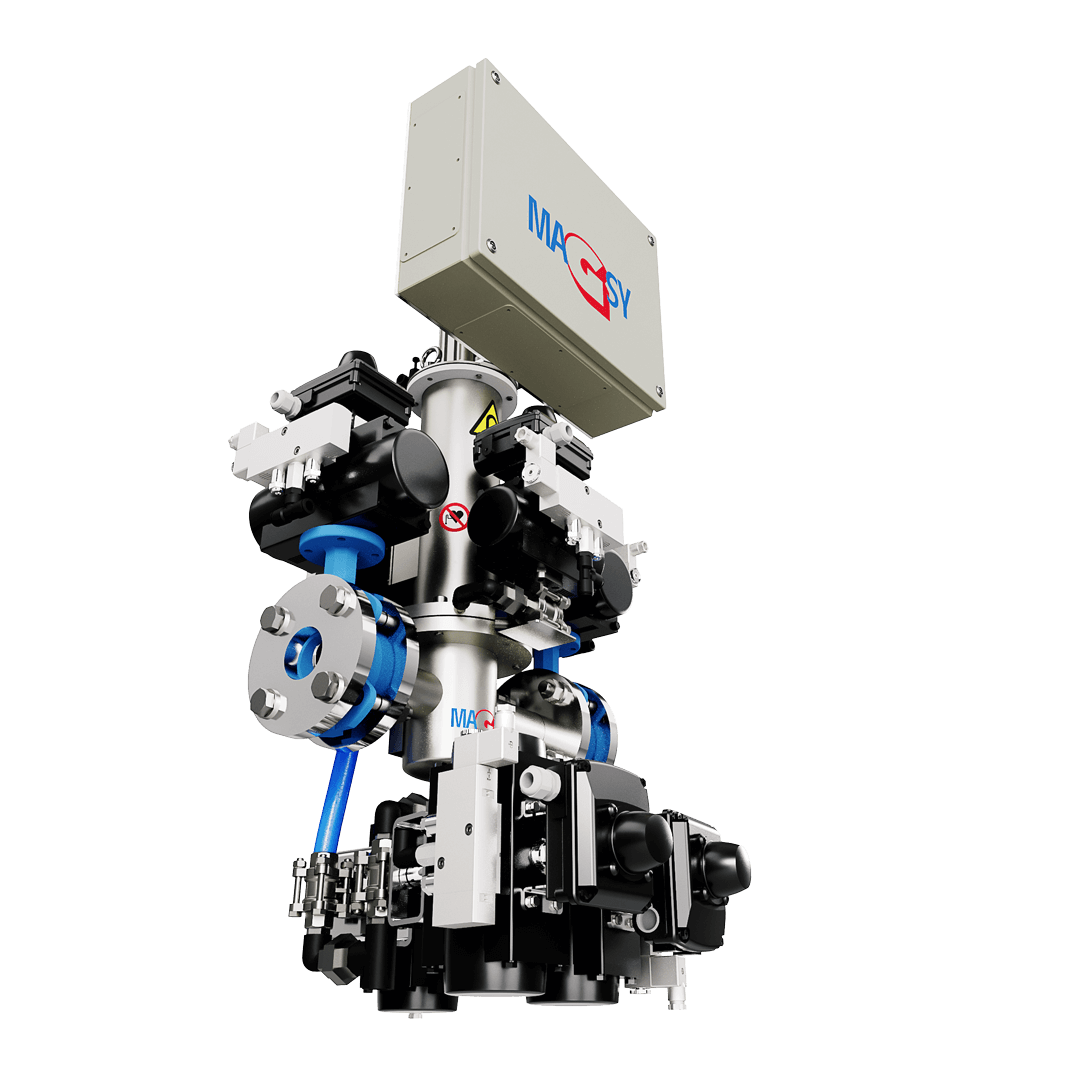

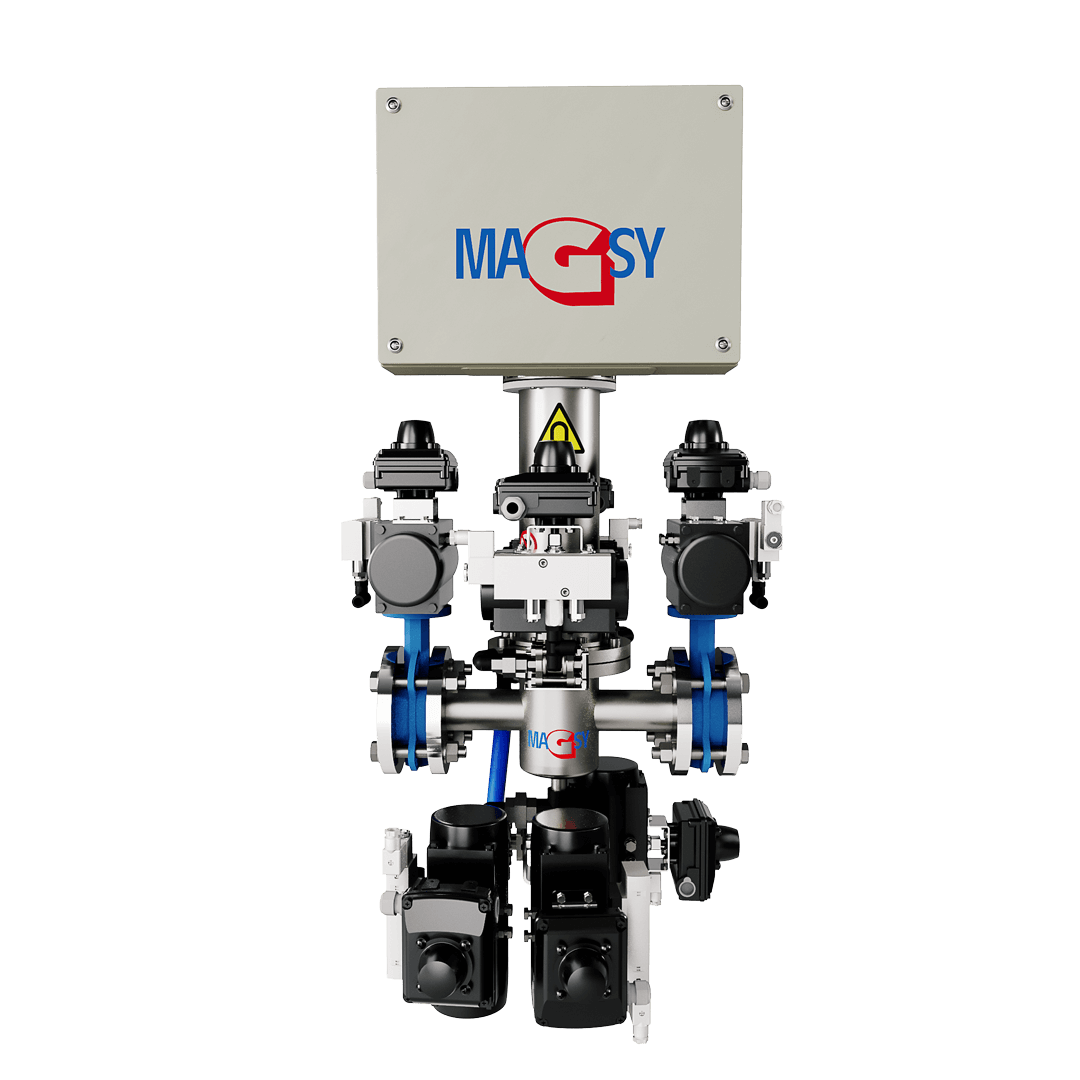

Magnetni separator z avtomatskim čiščenjem je predviden za prijemanje kovinske magnetne umazanije v toku tekočih snovi. Vgrajene ima zelo močne permanentne magnete, zato ne grozi odtrganje magnetne umazanije s tokom tekočine. Gre za neodimske-NdFeB magnete, ki imajo nekajkrat večjo magnetno indukcijo (magnetno moč) kot klasični, feritni magneti, ki v tekočini kovinske umazanije ne bi zadržali.
Običajno proizvajamo vhodni in izhodni premer 50, 100, 150 in 250 mm. Magnetni separator je možno dobaviti tudi v dvoplaščni izvedbi za ogrevanje notranjega plašča (separacija npr. iz čokolade).
Avtomatsko čiščenje separatorja

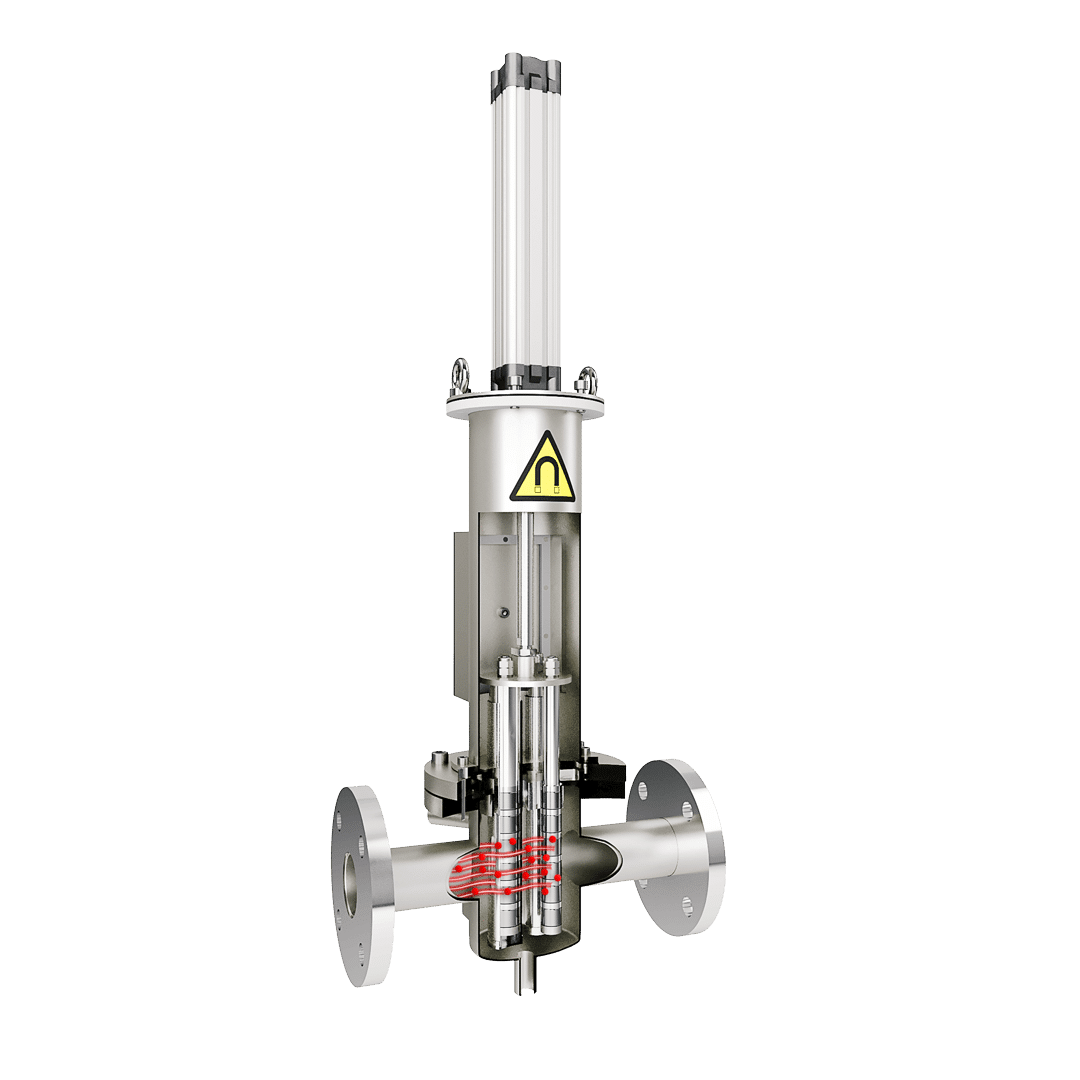

Po vklopu avtomatičnega postopka čiščenja pride do potega magnetnih jeder iz cevi iz nerjavečega jekla v zgornji del magnetnega separatorja, izplakovalna voda temeljito odstrani prijeto kovinsko umazanijo in ta se iz separatorja izpusti s pomočjo ventila v spodnjem delu. Pred zagonom postopka čiščenja je možno uporabiti drugi ventil, s katerim izpustite preostali material, ki ostane v telesu magnetnega separatorja pred čiščenjem le-tega.
Magnetni separator se upravlja s pomočjo pnevmatskih elementov FESTO, postopek čiščenja pa je nadzorovan s pomočjo programirnega avtomata PLC - SIEMENS.
Material teče čez separator
Separator prijema magnetno umazanijo
Material teče čez bypass
Separator se čisti
Separacijska posoda – dvostopenjska separacija tekočih zmesi
Sekundarna separacija kovinske umazanije, prijete s pretočnim separatorjem z avtomatskim čiščenjem.
Potek separacije v separacijski posodi
Magnetni separator z avtomatskim čiščenjem prime kovinsko umazanijo iz tekočine. V teku avtomatskega čistilnega cikla se ta umazanija splakne z vodo ali s poljubnim medijem. Ta tekočina za splakovanje se skupaj s prijeto kovino izpusti v separacijsko posodo (na sliki rdeč dovod).
V gornjem delu separacijske posode (rdeča) se nahaja magnetni valj. Čez ta magnetni valj teče tekočina za splakovanje v spodnji del posode (zelena). Magnetni valj prime kovine in stiskalni valj iz njih iztisne ostanke tekočine. Zaradi tega so sortirane kovine skoraj suhe in se zbirajo v priloženi posodi (siva posoda).
Velika prednost te tehnične rešitve je, da se tekočina za splakovanje iz spodnjega dela ponovno uporabi za splakovanje separatorja. Torej gre za zaprt krog z minimalnimi izgubami tekočine za splakovanje. Polnjenje ali kompletna zamenjava tekočine za splakovanje sta le občasni, kar vodi do prihrankov in znižanja potrebe po upravljanju.
Kje separacijsko posodo uporabiti?
Povsod tam, kjer tekočine za splakovanje, kontaminirane s kovinsko umazanijo, ni možno izpuščati v kanalizacijo.
